㈠ 概述
1、晶谷三相電機正反轉控制器,三相三控型(內置五路可控硅)。
2、控制器在輸入控制端設置正反互鎖電路,有效防止正反兩路可控硅同時導通。
3、輸出端與輸入控制端采用光電隔離,內部每一路可控硅內置RC吸收回路,無需外接。
4、控制器有兩只LED發光管顯示電機旋轉方向,另有LED電源指示。
5、控制電壓12-24Vdc寬范圍,工作電流約25-45mA。

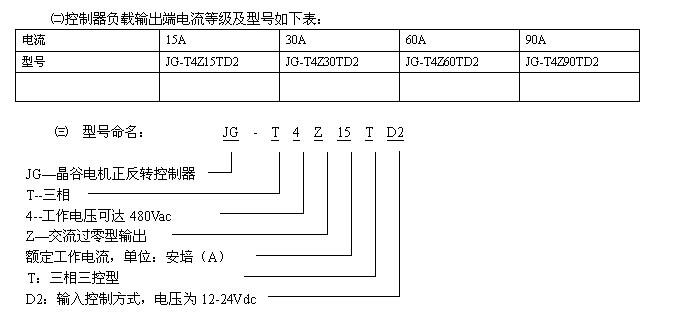

6、控制器有380V上電保護電路,無浪涌沖擊,抗干擾能力強?煽毓璨捎肈CB陶瓷基板,電流規格為15A-90A。
7、產品可靠性高,接線簡單,使用方便。
(四) 原理框圖和接線圖
1、控制器主電源輸入上端應安裝帶過流保護斷路器(空氣開關),并且在必要時串接快速熔斷器(RD)。斷路器和熔斷器的額定電流可按電機額定電流的1.2-1.5倍選取,不必選取過大。
2、控制器內部每一路可控硅均內置RC吸收回路和過壓保護電路,無需外接。
3、三相三控型內置五路可控硅,當控制器關斷時,可全部切斷控制器的輸出。
4、控制輸入端A路和B路,當兩路均無輸入或均有輸入時,控制器關斷主回路輸出。當僅有A路控制輸入時,主回路輸出為U – V - W相序。當僅有B 路控制輸入時,主回路輸出為V - U - W相序。
三相三控型(內置五路可控硅)

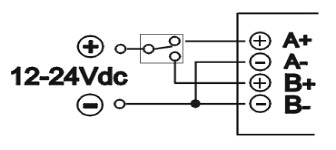

正反輸入控制端必須共陰接法(不能接共陽方式)
