�、� 概述
1、晶谷三相交流電機正反轉控制器(JG-T系列)，三相三控型(內置五路可控硅)。
2、控制器在輸入控制端設置正反互鎖電路，有效防止正反兩路可控硅同時導通。
3、輸出端與輸入控制端采用光電隔離，內部每一路可控硅內置RC吸收回路，無需外接。
4、控制器有兩只LED發光管顯示電機旋轉方向，另有LED電源指示。
5、控制電壓12-24Vdc寬范圍，工作電流約15-25mA。
6、控制器有380V上電保護電路，無浪涌沖擊，抗干擾能力強。可控硅采用DCB陶瓷基板，電流規格為15A-90A。
7、產品可靠性高，接線簡單，使用方便。

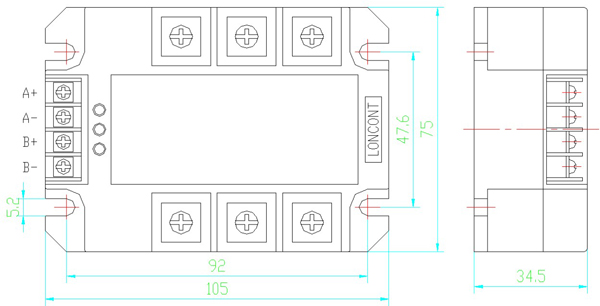

㈣ 外形尺寸105*75*35mm

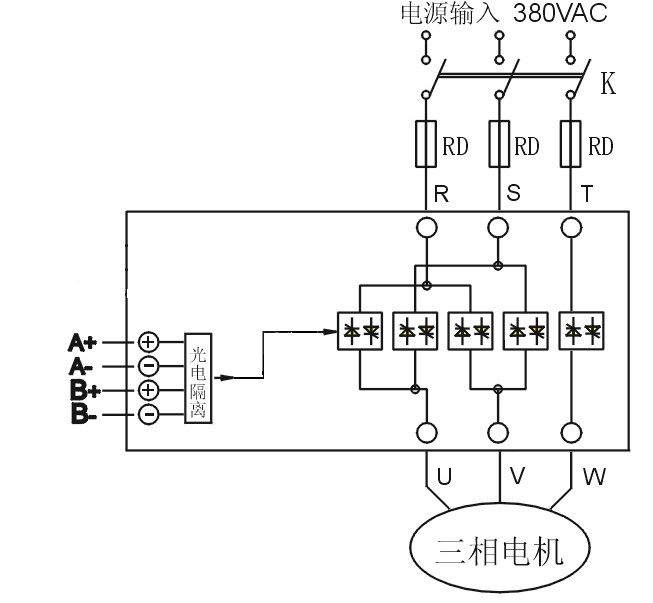

㈤ 原理框圖和接線圖
1、控制器主電源輸入上端應安裝帶過流保護斷路器(空氣開關)，并且在必要時串接快速熔斷器(RD)。斷路器和熔斷器的額定電流可按電機額定電流的1.2-1.5倍選取，不必選取過大。
2、控制器內部每一路可控硅均內置RC吸收回路和過壓保護電路，無需外接。
3、三相三控型內置五路可控硅，當模塊關斷時，可全部切斷控制器的輸出。
4、控制輸入端A路和B路，當兩路均無輸入或均有輸入時，控制器關斷主回路輸出。當僅有A路控制輸入時，主回路輸出為U – V - W相序。當僅有B 路控制輸入時，主回路輸出為V - U –W相序。
三相三控型（內置五路可控硅）

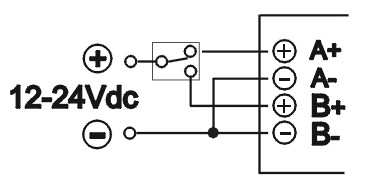

正反輸入控制端必須共陰接法（不能接共陽方式）
