㈠ 概述
1、晶谷單相交流固態調壓器內部集移相觸發電路、單向或雙向可控硅、RC阻容吸收回路及電源電路等于一體,自動或手動調節以改變負載上的電壓,從而調節輸出功率。
2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式,也可用手動控制,輸出電壓從0V到最大值線性可調。
3、調壓器內置電源變壓器組成一體化結構,接線簡單,使用方便,性價比極高。
4、調壓器采用SMT工藝,DCB陶瓷基板,性能穩定,可靠性高,能適應感性負載或阻性負載。
5、調壓器有LED電源指示和LED輸出調節量指示。
6、各輸入控制端與強電主回路之間為全隔離設計,絕緣介質耐壓大于2000 Vac。
7、半波型主要應用于水泥、味精、飼料等混合配料的場合,可控制電振機的震動強弱。
8、調壓器有上電緩啟動功能,有效地減小了負載在通電時的瞬間沖擊電流,有效保護調壓器安全,延長負載壽命。



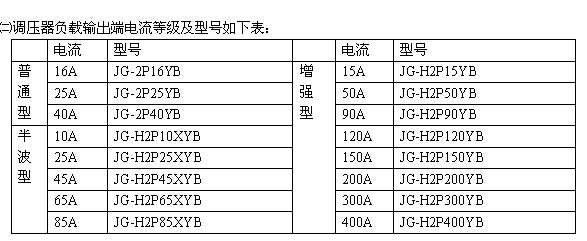

㈣ 輸入端子各功能模式使用說明
1、 獨特的全兼容輸入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應,無須專門特別訂制,也可用電位器手動控制。輸入調節范圍寬,輸出調節精度高,抗干擾能力強。
㈣ 輸入端子各功能模式使用說明
1、獨特的全兼容輸入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應,無須專門特別訂制,也可用電位器手動控制。輸入調節范圍寬,輸出調節精度高,抗干擾能力強。

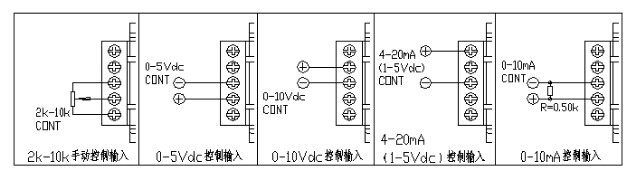

①、電位器手動控制方式:按圖示,電位器中間端接到調壓器cont端,電位器另兩端分別接到調壓器com端和+5V端。+5V電壓由調壓器本身內部產生,無須外部提供,只配合手控電位器用,不作它用,所選用的電位器阻值在2-10KΩ間。當控制端cont從0-5Vdc改變時,交流負載上的電壓從0伏到最大值線性可調,cont端電壓越高,調壓器輸出越大。

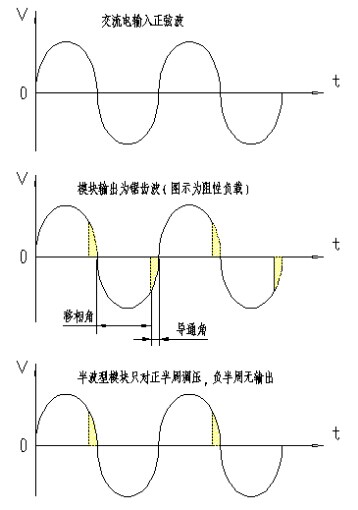

②、0-5Vdc控制方式:按圖示,可接受單片機等的0-5Vdc模擬信號,控制輸入正極接cont端、負極接com端,調壓器內部cont端相對com端的輸入阻抗大于30KΩ。當控制端cont從0-5Vdc改變時,交流負載上的電壓從0伏到最大值線性可調,其中cont在0-0.7Vdc左右時為全關閉區域,可靠關斷整個電路的輸出;cont在0.7Vdc-4.3Vdc左右為可調區域,即隨著控制電壓的增大,移相角α從180°到0°線性減小,導通角增大,交流負載上的電壓從0伏增大到最大值;cont在4.3Vdc-5Vdc左右時為全開通區域,交流負載上的電壓為最大值(接近電網電壓)。
③、0-10Vdc控制方式:按圖示,可接受PLC等的0-10Vdc模擬信號,調壓器內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。
④、4-20mA控制方式:按圖示,可接受溫控表等的4-20mA模擬信號,調壓器內部4-20mA端相對com端的輸入阻抗為250Ω。當以4-20mA控制輸入時,4-5mA左右時為全關閉區域,可靠關斷整個電路的輸出;5-19mA左右為可調區域,即隨著控制電流的增大,移相角α從180°到0°線性減小,交流負載上的電壓從0伏增大到最大值;19-20mA左右時為全開通區域,輸出最大。
⑤、0-10mA控制方式:按圖示,采用此方式時須在調壓器cont端與com端之間接一只500Ω、1/2W電阻,當輸入0mA時cont端為0Vdc,當輸入10mA時cont端為5Vdc。
2、各功能端相對com端必須為正,com端為負極,如極性接反則調壓器主回路輸出端可能失控。
3、調壓器各功能端的控制特性均為正特性,即控制電壓越高,調壓器強電主回路輸出電壓越高。
4、在某一時刻宜使用一種輸入控制方式,若兩種以上方式同時輸入使用,則一般為輸入信號較強的一種起主要作用。調壓器可以手動和自動兩用,例如自動接在4-20mA端,手動接在0-5V端,可通過雙擲開關進行功能切換。

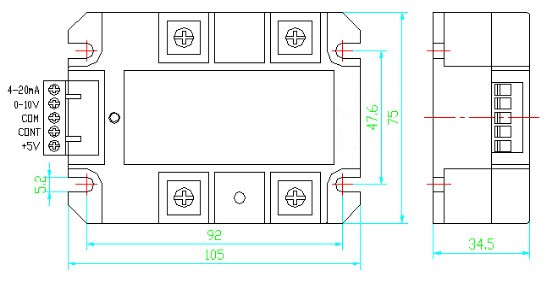

㈤ 外形尺寸

㈥ 主回路輸出端應用電路接線
調壓器內部①②端為可控硅電路,分為一只雙向可控硅的普通型、兩只單相可控硅反并聯的增強型和一只單相可控硅的半波型。其中半波型只對交流電壓的正半周調壓(調壓器內部單向可控硅的陽極接①端,陰極接②端)。調壓器內部③④端為導線直通端,內部①③端之間接有同步變壓器。

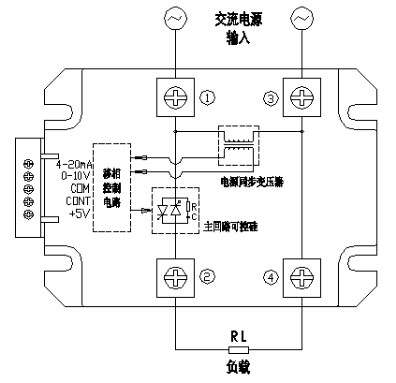

220Vac或380Vac交流負載應用電路(雙線兩進兩出接法)

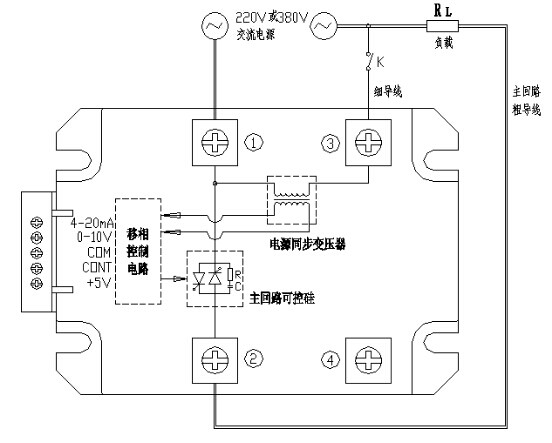

220Vac或380Vac交流負載應用電路
(單線接法,可節約昂貴的銅導線,④端不用)(接入開關K也可控制調壓器工作或不工作)
注:一般推薦70A規格以下小電流用雙線接法,90A及以上大電流規格用單線接法。
